entrée 1/2", 3/4" or 1" - sortie 3/4" or 1" - diamètre de siège Ø6 mm or Ø8 mm - pression de tarage de 0,5 bar g. à 460 bar g.
Description

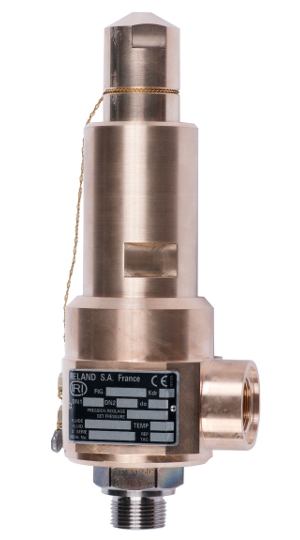

Soupape de sûreté en bronze sans levier, à embout fileté en entrée et embout taraudé en sortie dans sa version standard. Un rodage soigné du clapet et du siège assure l'étanchéité. Une large gamme de ressorts assurent un réglage très précis de cette soupape certifiée DESP 97/23/CE groupe 2 catégorie IV.
Applications
Destinée aux gaz de l'air dans sa version standard, de nombreuses variantes en font une soupape capable de fonctionner avec des fluides de toute nature. Cette soupape de sûreté est couramment utilisée dans tous les grands projets industriels: réservoirs de stockage, unités de séparation de l'air, usines pétro-chimiques, transport de fluides dangereux, ... Certaines options en font une soupape adaptée au service oxygène.
Caractéristiques
- Construction en bronze
- Comportement de la soupape ajustable grâce à deux déflecteurs
- La conception robuste, le choix de matériaux de qualité et de composants de haute performance lui confèrent des propriétés multi-usage.
- Pièces internes en alliage nickel (#Monel™)
- Piétement en alliage nickel (Monel 400™)
- Entrée et sortie selon ISO R228 ou ASME/ANSI B2-1
Variantes
- Entrée et sortie à brides
- Raccords orientables BW en entrée et/ou en sortie
- Chapeau à levierCap with lever
- Construction super-étanche
- ... (voir codification)

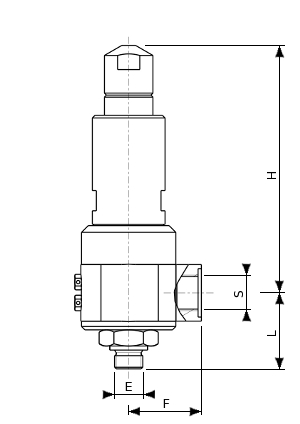

| Dimensions en mm | Poids (W) en kg | ||||||
| Entrée(G or NPT) | L | Sortie(G or NPT) | F | do | H | W | |
| 35 < Ps < 320 | 321 < Ps < 460 | ||||||
| 1/2" | 56,5 | 3/4" | 54 | 8 | 6 | 184 | 3,5 |
| 3/4" | 58,5 | 3/4" | 54 | 8 | 6 | 184 | 3,5 |
| 1" | 60,5 | 3/4" | 54 | 8 | 6 | 184 | 3,5 |
| 1/2" | 56,5 | 1" | 54 | 8 | 6 | 184 | 3,5 |
| 3/4" | 58,5 | 1" | 54 | 8 | 6 | 184 | 3,5 |
| 1" | 60,5 | 1" | 54 | 8 | 6 | 184 | 3,5 |
| Ps: Pression de réglage (bar g.) | |||||||
| Pour d'autres gaz de masse molaire M: multiplier the débit en air par racine[29/M] Pour d'autres températures T: multiplier the débit en air par racine[273/(T+273)] avec T en °C |

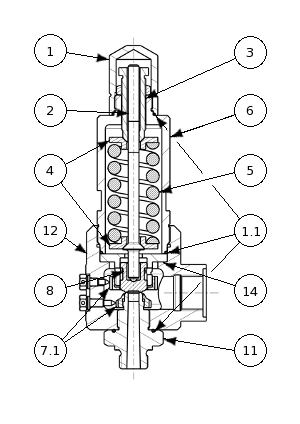

| Matériaux standard | |||||
| Rep | Désignation | Matériaux standard | |||
| 1 | Chapeau | EN 1982 | |||
| CuSn7Pb6Zn4 CC493K | |||||
| B505.836 | |||||
| 1.1 | Joint | PTFE | |||
| 2 | Tige | Monel K500™ | |||
| UNS N05500 | |||||
| NiCu29Al3Mn | |||||
| 3 | Vis de réglage | EN 12164 | |||
| CuZn36Ni2 2.0540 | |||||
| - | |||||
| 4 | Coupelle | EN 10088-3 | |||
| X8CrNiS18-9 1.4305 | |||||
| AISI 303 | |||||
| 5 | Ressort | EN 10088-1 | |||
| X10CrNi18-8 1.4310 | |||||
| AISI 302 | |||||
| 6 | Lanterne | EN 1982 | |||
| CuSn7Pb6Zn4 CC493K | |||||
| B505.836 | |||||
| 7.1 | Déflecteur | EN 12164 | |||
| CuZn39Pb3 CW614N | |||||
| B124-C37700 | |||||
| 8 | Clapet | Monel 400™ | |||
| UNS N04400 | |||||
| NiCu30FeMn + Colmonoy 5™ | |||||
| 11 | Piétement | Monel 400™ | |||
| UNS N04400 | |||||
| NiCu30FeMn + Colmonoy 5™ | |||||
| 12 | Corps | EN 1982 | |||
| CuSn7Pb6Zn4 CC493K | |||||
| B505.836 | |||||
| 14 | Chemise | EN 12164 | |||
| CuZn39Pb3 CW614N | |||||
| B124-C37700 | |||||
| 7 | 7 | 5 | 1 | 0 | 0 | - | X | X | X | - | 00 | 00 | 00 | - | DN | .. | PN | .. |
|---|
| 7 | 7 | 5 | 1 | 0 | 0 | - | X | X | X | - | 00 | 00 | 00 | - | DN | .. | PN | .. |
|---|
| Valeur | Type de raccord en entrée |
|---|---|
| 2 | Embout fileté |
| 3 | A bride |
| 4 | Avec raccord orientable BW |
| 7 | 7 | 5 | 1 | 0 | 0 | - | X | X | X | - | 00 | 00 | 00 | - | DN | .. | PN | .. |
|---|
| Valeur | Classe de pression |
|---|---|
| 8 | PN320 |
| 9 | PN460 |
| 7 | 7 | 5 | 1 | 0 | 0 | - | X | X | X | - | 00 | 00 | 00 | - | DN | .. | PN | .. |
|---|
| Valeur | Option |
|---|---|
| E | ATEX CE Ex II 2G/D |
| 7 | 7 | 5 | 1 | 0 | 0 | - | X | X | X | - | 00 | 00 | 00 | - | DN | .. | PN | .. |
|---|

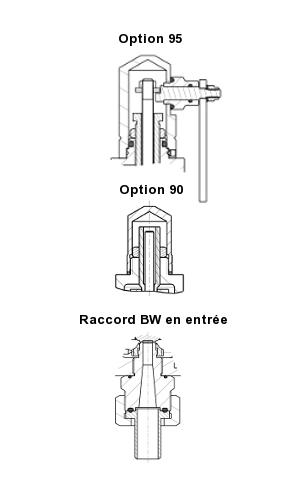

| Valeur | Option |
|---|---|
| 80 | Entretoise de réchauffement |
| 85 | Raccord orientable BW en sortie |
| 86 | Coude en sortie / sortie collectée |
| 90 | Chapeau standard sans levier |
| 92 | Chapeau étanche sans levier |
| 95 | Chapeau à levier étanche |
