entrée 3/8", 1/2" ou 3/4" - sortie 1/2" ou 3/4" - diamètre de siège Ø10 mm - pression de tarage jusqu'à 64 bar g.




Description
Soupape de sûreté en acier inoxydable avec chapeau sans levier, entrée filetée et sortie taraudée dans sa version standard. Le rodage soigé du siège et du clapet assure l'étanchéité métal/métal. Une large gamme de ressorts assure un réglage très précis de cette soupape certifiée DESP 97/23/CE groupe IV catégorie 2.
Applications
Destinée aux gaz de l'air dans sa version standard, de nombreuses variantes en font une soupape de sûreté capable de fonctionner avec des fluides de toute nature. Cette soupape de sûreté est couramment utilisée dans tous les grands projets industriels: réservoirs de stockage, unités de séparation de l'air, usines pétro-chimiques, transport de fluides dangereux, ...
Caractéristiques
- Construction en acier inoxydable #304L
- Comportement de la soupape ajustable grâce à un déflecteur
- La conception robuste, le choix de matériaux de qualité et de composants de haute performance lui confèrent des propriétés multi-usage.
- Sans cuivre ni alliage cuivreux en contact avec l'atmosphère.
- Entrée et sortie selon ISO R228 ou ASME/ANSI B2-1
Variantes
- Clapet avec disque interchangeable en PTFE (Teflon™), PCTFE ou en FPM 20471/70 (Viton™)
- Entrée et sortie à brides
- Raccords orientables BW en entrée et/ou en sortie
- Construction en acier inoxydable #316L
- Construction sans cuivre ni alliage cuivreux en contact avec le fluide
- Entretoise de réchauffement
- Chapeau à levier
- Construction super-étanche
- ... (voir codification)

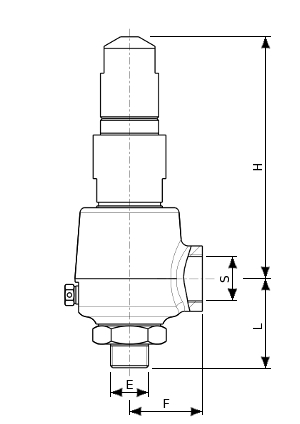

Dimensions en mm | Poids (W) en kg | ||||||
Entrée | L | Sortie | F | H | W | ||
0 < Ps < 25 | 25 < Ps < 64 | ||||||
3/8" | G | 49 | 1/2" (G or NPT) | 40 | 133 | 160 | 1,7 |
NPT | 54 | ||||||
1/2" | G | 49 | 1/2" (G or NPT) | 40 | 133 | 160 | 1,7 |
NPT | 56 | ||||||
3/4" | G | 52 | 1/2" (G or NPT) | 40 | 133 | 160 | 1,8 |
NPT | 56 | ||||||
3/8" | G | 49 | 3/4" (G or NPT) | 40 | 133 | 160 | 1,7 |
NPT | 54 | ||||||
1/2" | G | 49 | 3/4" (G or NPT) | 40 | 133 | 160 | 1,7 |
NPT | 56 | ||||||
3/4" | G | 52 | 3/4" (G or NPT) | 40 | 133 | 160 | 1,8 |
NPT | 56 | ||||||
Ps: Pression de tarage (bar g.) | |||||||
Pour d'autres gaz de masse molaire M: multiplier le débit en air par racine[29/M] Pour d'autres températures T: multiplier le débit en air par racine[273/(T+273)] avec T en °C |

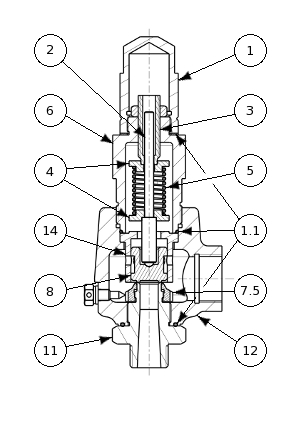

Matériaux standard | |||||
Rep | Désignation | Matériaux standard | |||
1 | Chapeau | EN 10088-3 | |||
X8CrNiS18-9 1.4305 | |||||
AISI 303 | |||||
1.1 | Joint | PTFE | |||
2 | Tige | EN 10088-3 | |||
X8CrNiS18-9 1.4305 | |||||
AISI 303 | |||||
3 | Vis de réglage | EN 10088-3 | |||
X8CrNiS18-9 1.4305 | |||||
AISI 303 | |||||
4 | Coupelle | EN 10088-3 | |||
X8CrNiS18-9 1.4305 | |||||
AISI 303 | |||||
5 | Ressort | EN 10088-1 | |||
X10CrNi18-8 1.4310 | |||||
AISI 302 | |||||
6 | Lanterne | EN 10272 | |||
X2CrNiMo17-12-2 1.4404 | |||||
A182 F316L | |||||
7.1 | Déflecteur | EN 10088-3 | |||
X8CrNiS18-9 1.4305 | |||||
AISI 303 | |||||
8 | Clapet/b> | EN 10088-3 | |||
X2CrNi18-9 1.4307 | |||||
A182 F304L | |||||
11 | Piétement | EN 10088-3 | |||
X2CrNi18-9 1.4307 | |||||
A182 F304L | |||||
12 | Corps | EN 10222-5 | |||
X2CrNi18-9 1.4307 | |||||
A182 F304L | |||||
14 | Chemise | EN 10088-3 | |||
X8CrNiS18-9 1.4305 | |||||
AISI 303 |
7 | 7 | 0 | 7 | 0 | 0 | - | X | X | X | - | 00 | 00 | 00 | - | DN | .. | PN | .. |
---|
7 | 7 | 0 | 7 | 0 | 0 | - | X | X | X | - | 00 | 00 | 00 | - | DN | .. | PN | .. |
---|
Valeur | Clapet |
---|---|
1 | Avec disque en PTFE |
2 | Avec disque en PCTFE |
6 | Clapet métalique (acier inoxydable) |
7 | 7 | 0 | 7 | 0 | 0 | - | X | X | X | - | 00 | 00 | 00 | - | DN | .. | PN | .. |
---|
Valeur | Type de raccord en entrée |
---|---|
2 | Entrée filetée |
3 | A bride |
4 | Avec raccord orientable BW |
7 | 7 | 0 | 7 | 0 | 0 | - | X | X | X | - | 00 | 00 | 00 | - | DN | .. | PN | .. |
---|
Valeur | Classe de pression |
---|---|
1 | PN16 & classe 150 |
2 | PN25 |
3 | PN40/50 & classe 300 |
4 | PN64 |
7 | 7 | 0 | 7 | 0 | 0 | - | X | X | X | - | 00 | 00 | 00 | - | DN | .. | PN | .. |
---|
Valeur | Option |
---|---|
E | ATEX CE Ex II 2G/D |
7 | 7 | 0 | 7 | 0 | 0 | - | X | X | X | - | 00 | 00 | 00 | - | DN | .. | PN | .. |
---|

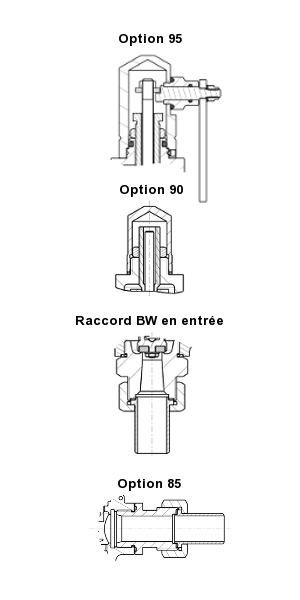

Valeur | Option |
---|---|
80 | Entretoise de réchauffementr |
85 | Raccord orientable BW en sortie |
86 | Coude en sortie / sortie collectée |
90 | Chapeau standard sans levier |
92 | Chapeau étanche sans levier |
95 | Chapeau à levier étanche |
