du DN10 au DN400 - de PN10 à PN50 - de -220°C à +200°C
Description

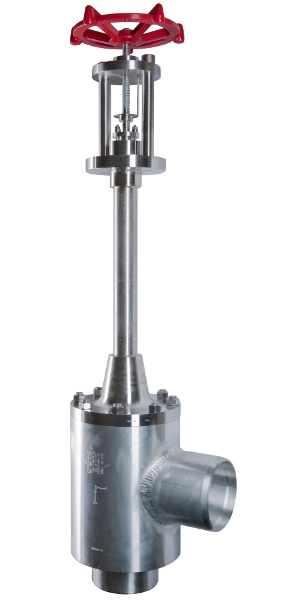

Robinet à soupape manuel d'équerre en aluminium #5083, à noix extérieure et arcade, avec chapeau rallongé (logueur spéciale) goujonné et embouts BW dans sa version standard. Le siège rapporté et le disque de clapet interchangeable assurent une étanchéité parfaite. La boite à garniture est conçue de manière à pouvoir accueillir un passe-rallonge en vue d'une installation en boîte froide.
Applications
Destiné aux gaz de l'air dans sa version standard, un grand nombre de variantes en font un robinet conçu pour vehiculer des fluides cryogéniques de toute nature. Ce robinet est très utilisé dans tous les grands projets industriels: unités de séparation de l'air, usines pétrochimiques, transport de produits dangeruex, ...
Caractéristiques
- L'utilisation d'une extension cryogénique (tige et chapeau) en acier inoxydable réduit la conductivité thermique entre le fluide véhiculé à très basse température et les garnitures assurant ainsi un fonctionnement parfait de ces dernières.
- La conception robuste, le choix de matériaux de qualité et de compsants de haute performance lui confèrent des propriétés multi-usage.
- Par défaut, l'étanchéité entre le corps et le chapeau est assurée par un joint métaliquie (Hélicoflex™).
Variantes
- Longueur d'extension à la demande
- Passe-rallonge pour raccordement à la boîte froide (optionel)
- Clapet métal, clapet de réglage
- Corps à brides
- Raccords rapportés à embouts BW en acier inoxydable à l'entrée et à la sortie
- Construction sécurité feu
- Presse étoupe renforcé
- Blocage de volant
- Motorisation tout ou rien
- … (voir codification)

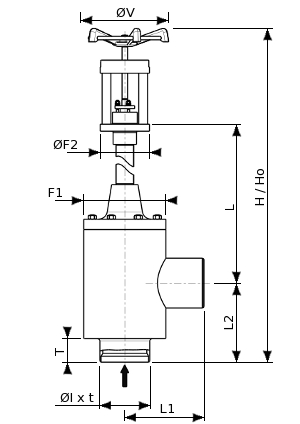

| Dimensions en mm | Poids (W) en kg | ||||||||||
| DN1 | PN | L1 | L2 | L | Hf | Ho | F1 | F2 | ØV | W | |
| 10 | jusqu'à 50 | 65 | 65 | 600 | 859 | 874 | 50² | 114 | 125 | 8 | |
| 15 | jusqu'à 50 | 65 | 65 | 600 | 859 | 874 | 50² | 114 | 125 | 8 | |
| 20 | jusqu'à 50 | 75 | 75 | 622 | 891 | 916 | 75² | 114 | 160 | 10 | |
| 25 | jusqu'à 50 | 75 | 75 | 622 | 891 | 916 | 100² | 114 | 160 | 10 | |
| 32 | jusqu'à 50 | 85 | 85 | 622 | 901 | 941 | 100² | 114 | 160 | 15 | |
| 40 | jusqu'à 50 | 85 | 85 | 622 | 901 | 941 | 100² | 114 | 160 | 15 | |
| 50 | jusqu'à 50 | 110 | 110 | 625 | 965 | 1015 | 110² | 168 | 220 | 27 | |
| 65 | jusqu'à 25(1) | 140 | 140 | 630 | 1004 | 1049 | Ø147 | 168 | 220 | 35 | |
| 80 | jusqu'à 25(1) | 160 | 150 | 632 | 1032 | 1084 | Ø184 | 168 | 300 | 40 | |
| 100 | jusqu'à 25(1) | 170 | 170 | 826 | 1294 | 1362 | Ø214 | 168 | 300 | 51 | |
| 125 | jusqu'à 16(1) | 230 | 230 | 800 | 1351 | 1426 | Ø230 | 168 | 300 | 84 | |
| 150 | jusqu'à 16(1) | 270 | 270 | 800 | 1391 | 1466 | Ø280 | 168 | 300 | 87 | |
| 200 | jusqu'à 16(1) | 310 | 310 | 800 | 1488 | 1598 | Ø360 | 219 | 550 | 168 | |
| 250 | jusqu'à 10(1) | 360 | 360 | 1040 | 1818 | 1950 | Ø400 | 273 | 550 | 185 | |
| 300 | jusqu'à 10(1) | 420 | 420 | 1040 | 1878 | 2002 | Ø450 | 273 | 550 | 333 | |
| 400 | jusqu'à 10(1) | 485 | 485 | 1040 | 1900 | 2006 | Ø600 | 324 | 550 | 612 | |
| (1) Pour des classes de pression plus éleves (jusqu'à PN50), un réducteur est nécessaire à la manoeuvrabilité | |||||||||||

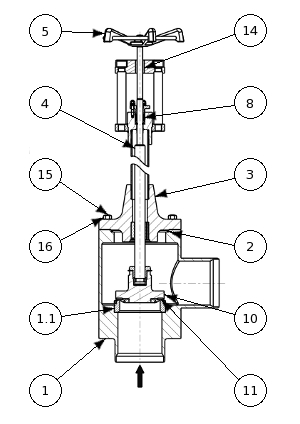

| Matériaux standard | ||||
| Rep | Désignation | Matériaux standard | ||
| NF A 50-901 | ||||
| 1 | Corps | AG4,5M - 5083 | ||
| EN 10088-3 | ||||
| 1.1 | Siège | X2CrNi18-9 1.4307 | ||
| A182 F304L | ||||
| 2 | Joint de corps | Helicoflex™ | ||
| EN 10222-5 | ||||
| 3 | Chapeau | X2CrNiMo17-12-2 1.4404 | ||
| A182 F316L | ||||
| EN 10088-3 | ||||
| 4 | Tige | X8CrNiS18-9 1.4305 | ||
| AISI 303 | ||||
| 5 | Volant | AS13 Y30 | ||
| 8 | Garniture | PTFE (Teflon™) | ||
| EN 10272 | ||||
| 10 | Clapet porte disque | X2CrNi18-9 1.4307 | ||
| A182 F304L | ||||
| 11 | Disque de clapet | PTFE (Teflon™) | ||
| NF EN 1982 | ||||
| 14 | Noix | CuSn7Zn4Pb7-C CC493K | ||
| B505.836 | ||||
| EN 10269 | ||||
| 15 | Goujon | X5CrNiMo17-12-2 1.4401 | ||
| A320 GrB8M | ||||
| EN 10269 | ||||
| 16 | Ecrou | X5CrNi18-10 1.4301 | ||
| A194 Gr8 | ||||
| 1 | 7 | 0 | 3 | 0 | 0 | - | X | X | X | - | 00 | 00 | 00 | - | DN | .. | PN | .. |
|---|
| 1 | 7 | 0 | 3 | 0 | 0 | - | X | X | X | - | 00 | 00 | 00 | - | DN | .. | PN | .. |
|---|
| Valeur | Clapet |
|---|---|
| 1 | Avec disque en PTFE |
| 2 | Avec disque en PCTFE |
| 6 | Clapet métal (acier inoxydable) |
| 1 | 7 | 0 | 3 | 0 | 0 | - | X | X | X | - | 00 | 00 | 00 | - | DN | .. | PN | .. |
|---|
| Valeur | Type de raccords |
|---|---|
| 3 | A brides |
| 4 | Embouts BW |
| 1 | 7 | 0 | 3 | 0 | 0 | - | X | X | X | - | 00 | 00 | 00 | - | DN | .. | PN | .. |
|---|
| Valeur | Classe de pression |
|---|---|
| 1 | PN16 & classe 150 |
| 2 | PN25 |
| 3 | PN40/50 & classe 300 |
| 1 | 7 | 0 | 3 | 0 | - | X | X | X | - | 00 | 00 | 00 | - | DN | .. | PN | .. |
|---|
| Valeur | Option |
|---|---|
| A | Noix extérieure & arcade |
| E | ATEX CE Ex II 2G/D |
| G | Garniture graphite |
| H | Joint de corps métalique |
| J | Presse étoupe renforcé |
| 1 | 7 | 0 | 3 | 0 | 0 | - | X | X | X | - | 00 | 00 | 00 | - | DN | .. | PN | .. |
|---|
| Valeur | Option |
|---|---|
| 01 | Clapet de non-retour blocable |
| 03 | Clapet de réglage |
| 04 | Bi-passe interne |
| 10 | Passage réduit |
| 17 | Siège durci |
| 20 | Sans cuivre ni alliage cuivreux en contact avec l'atmosphère |
| 21 | Sans cuivre ni alliage cuivreux |
| 22 | Sans cuivre ni alliage cuivreux en contact avec le fluide véhiculé |
| 23 | A tige de soufflet |
| 25 | Longueur d'extension spéciale |
| 30 | Contact fin de position "ouvert" |
| 31 | Contact fin de position "fermé" |
| 32 | Contacts fin de positions "ouvert" et "fermé" |
| 60 | Blocage de volant |
| 63 | Réducteur |
| 65 | Servo-moteur électrique |
| 67 | Servo-moteur pneumatique ouvrant par manque d'air (air ferme) |
| 68 | Servo-moteur pneumatique fermant par manque d'air (air ouvre) |
