Clapet de non-retour cryogénique haute pression en acier inoxydable – SERIE 260700 HP

Description

Clapet de non-retour en acier inoxydable #304L avec chapeau goujonné et embouts BW dans sa version standard. Le siège intégré au corps et un rodage très soigné assurent une étanchéité parfaite.

Applications

Destiné aux gaz de l'air dans sa version standard, un grand nombre de variantes en font un clapet de non-retour conçu pour véhiculer des fluides cryogéniques de toute nature. Ce clapet de non-retour est très utilisé dans tous les grands projets industriels: unités de séparation de l'air, usines pétro-chimques, transport de produits dangereux, ...

Caractéristiques

• La conception robuste, le choix de matériaux de qualité et de composants de haute performance lui confèrent des propriétés multi-usage.
• Ce clapet de non-retour ne contient ni cuivre ni alliage cuivreux en contact avec l'atmosphère.
• Le siège est durci (Stellite™) pour une meilleure résistance mécanique.

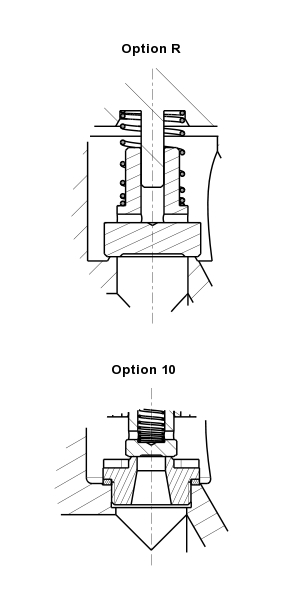

Variantes

Clapet avec insert en PCTFE

Embouts SW ou brides

Construction en acier inoxydable #316L

Construction sans cuivre ni alliage cuivreux en contact avec le fluide véhiculé

Construction sécurité feu

… (voir codification)

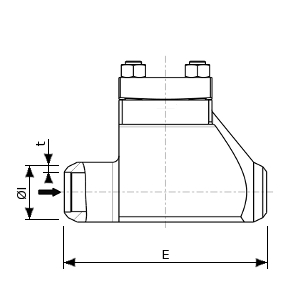

Dimensions en mm			Poids (W) en kg
DN1	PN(1)	Do	E	W
8	jusqu'à 250	15	100	1,8
12	jusqu'à 250	15	100	1,8
15	jusqu'à 250	15	100	1,8
20	jusqu'à 250	25	130	3
25	jusqu'à 250	25	130	3
32	jusqu'à 250	32	160	4,9
40	jusqu'à 250	40	180	6
50	jusqu'à 250	50	210	11
(1) Nous contacter pour des dimensions ou des classes de pression supérieures

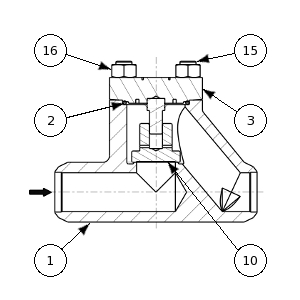

Matériaux standard
Rep	Désignation			Matériaux standard
				EN 10272		EN 10272
1	Corps			X2CrNi18-9 1.4307	+ Stellite™	X2CrNiMo17-12-2 1.4404	+ Stellite™
				A182 F304L		A182 F316L
2	Joint de corps			Helicoflex™
				EN 10272		EN 10272
3	Chapeau			X2CrNi18-9 1.4307		X2CrNiMo17-12-2 1.4404
				A182 F304L		A182 F316L
				EN 10088-3		EN 10088-3
10	Clapet			X2CrNi18-9 1.4307		X2CrNiMo17-12-2 1.4404
				A479 Gr. 304L		A479 Gr. 316L
				EN 10269
15	Goujon			X5CrNiMo17-12-2 1.4401
				A320 GrB8M
				EN 10269
16	Ecrou			X5CrNi18-10 1.4301
				A194 Gr8
			Pour construction en acier inoxydable #316L
